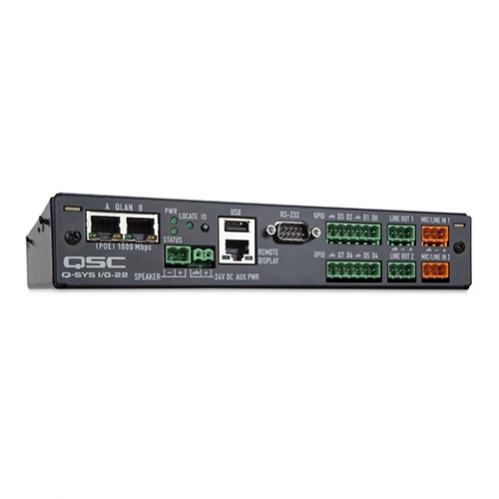

인터페이스에 사용되는 Q-SYS 시스템 오디오 구성에서 각 2개의 마이크/라인 입력 및 팬텀 파워를 지원하는 출력을 제공하고 9W 외부 스피커 출력을 제공하며 오디오 연결 외에도 RJ45 네트워크, serial 및 GPIO 포트로 외부 장치 설정 및 제어가 가능한 동시에 테이블이나 그 외 어느 다른 위치에 손 쉬운 장착, 설치를 제공하는 시스템입니다.

2개의 마이크/라인 입력 및 2개의 라인 출력
외부 라우드 스피커 구동을 위한 1개의 8.5W 출력
PoE(Power over Ethernet)또는 로컬 전원 공급 장치 사용 가능
전체적으로 사용되는 프리미엄 24bit AD 및 DA 변환기
설치가 단순화 된 장착 브라켓
이중 이더넷 연결로 네트워크 이중화를 지원하고 표준 기가비트로 오디오 전송
Q-SYS 기술 지원은 24시간 연중 무휴 제공

System details

Description : System audio input and output device
Panel controls : Unit ID button momentary switch
         Panel indicators : Power on: Green LED
         Device status: Tri-color LED
         Locate/ID: Green LED
Panel connectors : Mic/line: 2 x 3-pin euro style connectors, orange
          Line out: 2 x 3-pin euro style connectors, green
          GPIO: 2 x 6-pin(8 signals, 4 ground)
          euro style connectors
          RS-232: DE-9(male 9-pin D shell connector)
          USB: For future development
          Remote display: For future development
          Speaker: 2-pin female euro style connectors
          Aux power: 2-pin euro style connector
          Q-Sys network LAN A: RJ45 1000MBps only
          Q-Sys network LAN B: RJ45 1000MBps only
Input dynamic range : Unweighted > 88dB
           A-weighted > 91dB
Input frequency response(20Hz~20kHz) : +/- 0.8dB
Input impedance : 10K ohms
Max input level : +12dBu gain setting: 30.8mV
        -8dBu gain setting: 1.9V
        -28dBu gain setting: 3.09V
Distortion(20Hz~20kHz) at max input levels : +12dBu gain setting: -70dB or 0.032%
                    -8dBu gain setting: -57 or 0.14%
                    -28dBu gain setting: -57 or 0.14%
Input crosstalk(20Hz~20kHz typical) : -78dB(ch1 to ch2)
Common mode rejection(20Hz~20kHz) : -39dB
Output dynamic range : Unweighted > 104dB
            A-weighted > 107dB
Output frequency response(20Hz~20kHz) : +0.3dB to -0.5dB(line out)
Max output level : +10dBu
Max speaker output power : 9W into 4ohms
Output crosstalk(20Hz~20kHz typical) : -74dB(ch1 to ch2)
Line voltage requirements : IEEE 802.3af power over ethernet(PoE) or +24V DC @ 1.5A min
Dimensions(HxWxD) : 1.75” x 8.875” x 5.875”(44.45mm x 226.5mm x 149mm)
